| 一、性能特點 該產品是采用內膠層、尼龍簾布增強、外膠層復合的橡膠球體和松套金屬法蘭組成的產品。具有耐壓高、彈性好、位移量大、吸振降噪效果好、安裝方便等特點?？蓮V泛用于給排水、暖通空調、消防、造紙、制藥、船舶、水泵、風機等管道系統。 |
|
|
|
| 二、技術條件 |
|
項目
|
型號
|
||
|
KXT-(lll)
|
KXT-(ll)
|
KXT-(l)
|
|
|
工作壓力MPa（kg.f/cm2）
|
2.0（20）
|
1.2（12）
|
0.8（8）
|
|
爆破壓力MPa（kg.f/cm2）
|
6.0（60）
|
3.5（35）
|
2.4（24）
|
|
真空度Kpa（mmHg）
|
100（750）
|
86.7（650）
|
53.3（400）
|
|
適用溫度（℃）
|
-20~115℃
|
||
|
適用介質
|
空氣、壓縮空氣、水、海水、熱水、弱酸等
|
||
|
接頭兩端可任意偏轉，便于自由調節軸向或橫向位移
|
|||
|

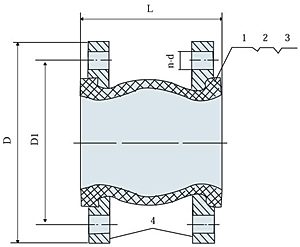

序號 |
名稱 |
材料 |
|
1 |
主體 |
橡膠 |
|
2 |
內襯 |
尼龍簾布 |
|
3 |
骨架 |
硬鋼絲 |
|
4 |
法蘭 |
碳鋼 |
|
公稱通徑
DN |
長度
L |
PN0.6MPa
|
PN1.0MPa
|
軸向位移
|
橫向位移
|
角向位移
|
|||||||||
|
法蘭外徑D
|
螺栓孔
中心圓直徑 D1 |
螺栓孔徑d
|
螺栓
|
法蘭外徑
D |
螺栓孔
中心圓直徑 D1 |
螺栓孔徑d
|
螺栓
|
||||||||
|
數量
n |
直徑
Th |
數量
n |
直徑
Th |
壓縮
|
伸長
|
||||||||||
|
40
|
95
|
130
|
100
|
14
|
4
|
M12
|
150
|
110
|
18
|
4
|
M16
|
10
|
6
|
9
|
15
|
|
50
|
105
|
140
|
110
|
165
|
125
|
7
|
|||||||||
|
65
|
115
|
160
|
130
|
185
|
145
|
13
|
11
|
||||||||
|
80
|
135
|
190
|
150
|
18
|
M16
|
200
|
160
|
8
|
15
|
8
|
12
|
||||
|
100
|
150
|
210
|
170
|
220
|
180
|
19
|
10
|
13
|
|||||||
|
125
|
165
|
240
|
200
|
8
|
250
|
210
|
12
|
14
|
|||||||
|
150
|
180
|
265
|
225
|
285
|
240
|
22
|
M20
|
20
|
|||||||
|
200
|
210
|
320
|
280
|
340
|
295
|
25
|
16
|
22
|
|||||||
|
250
|
230
|
375
|
335
|
12
|
395
|
350
|
12
|
||||||||
|
300
|
245
|
440
|
395
|
22
|
M20
|
445
|
400
|
||||||||
|
350
|
255
|
490
|
445
|
505
|
460
|
16
|
|||||||||
|
400
|
540
|
495
|
16
|
565
|
515
|
26
|
M24
|
||||||||
|
450
|
595
|
550
|
615
|
565
|
20
|
||||||||||
|
500
|
645
|
600
|
20
|
670
|
620
|
||||||||||
|
600
|
260
|
755
|
705
|
26
|
M24
|
780
|
725
|
30
|
M27
|
||||||
|
700
|
340
|
860
|
810
|
24
|
895
|
840
|
24
|
||||||||
|
800
|
360
|
975
|
920
|
30
|
M27
|
1015
|
950
|
33
|
M30
|
||||||
|
900
|
380
|
1075
|
1020
|
1115
|
1050
|
28
|
|||||||||
|
1000
|
420
|
1175
|
1120
|
28
|
1230
|
1160
|
36
|
M33
|
|||||||
|
1200
|
440
|
1405
|
1340
|
33
|
32
|
M30
|
1455
|
1380
|
39
|
32
|
M36
|
||||
|
1400
|
1630
|
1560
|
36
|
36
|
M33
|
1675
|
1590
|
42
|
36
|
M39
|
|||||
|
1600
|
1830
|
1760
|
40
|
1915
|
1820
|
48
|
40
|
M45
|
|||||||
|
1800
|
2045
|
1970
|
39
|
44
|
M36
|
2115
|
2020
|
44
|
|||||||
|
2000
|
2265
|
2180
|
42
|
48
|
M39
|
2325
|
2230
|
48
|
|||||||
